AH68018-BS 電線電纜耐火試驗機

BS6387 電線電纜耐火試驗機是由蘇州安皇儀器有限公司獨立

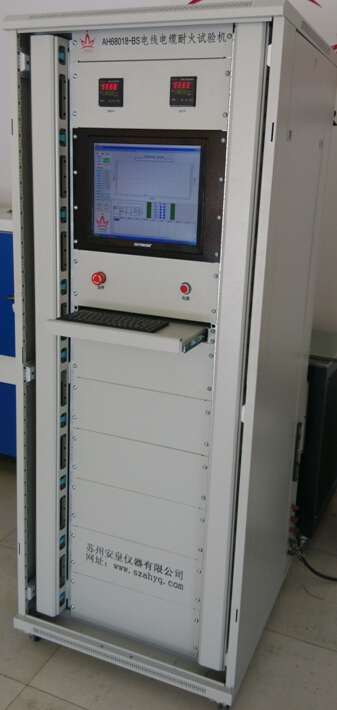

自主研發的電線電纜類燃燒試驗機，設備包括 耐火燃燒試驗機控制箱、

耐火燃燒試驗機耐火沖擊支架、耐火燃燒試驗機燃燒箱體和噴淋水箱組成。

產品介紹：

BS耐火沖擊震動燃燒機的性能要求,包含耐火試驗,噴水耐火試驗

以及機械耐火試驗,適用于額定電壓不超過450/750V的礦物絕緣

電纜,在火焰條件下較長時間保持電路完整。符合英國耐火電纜

標準BS6387《在火災情況下保持電路完好的電纜性能要求規范》

也適用于GB/T19216.（12、31）-2008   2003等耐火試驗標準。

技術特點：

一． BS耐火沖擊震動燃燒機耐火試驗：

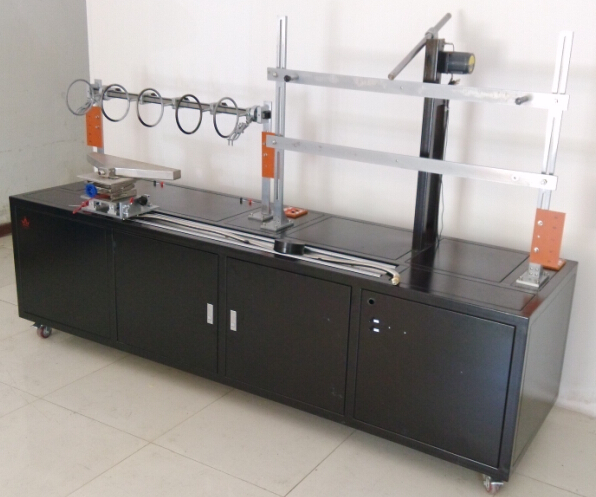

1、電纜支撐系統: 電纜通過夾子橫向夾住電纜護套兩端。電纜的中間

部分是由兩個金屬環（間隔距離300mm）固定,金屬環同裝置的其他金

屬部分接地。對于直徑小于10mm無鎧裝電纜,或者其他一些在試驗期

間發生明顯位移的電纜,為3個金屬環,每個固定在原來金屬環約150mm處。

2、連續檢測裝置: 試驗時讓電流通過電纜的所有線芯,一個三相星形

連接的變壓器或三個單相變壓器（或一單相變壓器,如果試驗為單芯電纜）,

并且有足夠的能力保持在測試電壓下達到最大允許泄漏電流3A。在電纜的另

一端每根芯線連接一盞燈,并在電纜額定電壓下加載接近0.25A的電流

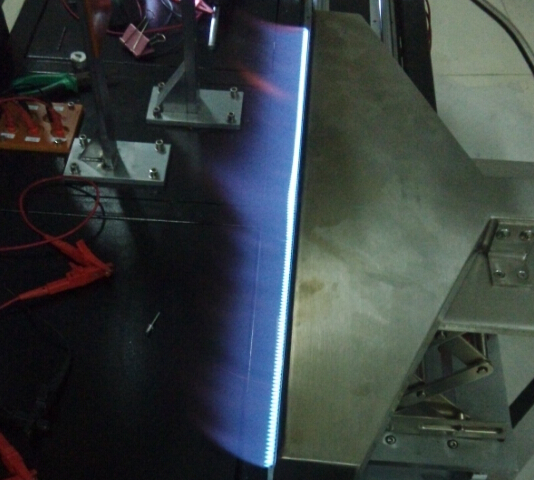

3、熱量是一個510毫米長的可以強制供應甲烷,火焰密集的管式燃?xì)馊紵鳌?

4、溫度測量： 直徑為2mm鎧裝的溫度計放在靠近進氣口,平行于燃燒器75mm上方

5、試驗火焰溫度及時間：（見BS6387燃燒等級）

A 650°C±40 °C-3小時 B 750°C±40 °C-3小時

C 950°C±40 °C-3小時 S 950°C±40 °C-20分鐘

6、試樣：試樣是成品中的一段,不低于1200mm,兩端各

去掉100mm的護套及覆蓋層。在電纜兩端的導線應依

照電氣連接。

二．BS耐火沖擊震動燃燒機耐水火試驗：

1、熱量：一個條狀的燃燒器長度為400mm能燃燒到

400mm的電纜試樣。燃燒器裝配可以調整,能提供一個

明亮的火焰,溫度為650 ±40 °C；

2、溫度測量： 直徑為2mm鎧裝的溫度計放在電纜的下表面

3、試驗火焰溫度： 650±40 °C

4、噴水：一個噴頭安裝在測試支架上,在燃燒器的正中間.水壓250KPa到350KPa,在試樣附近噴灑0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盤測量,此盤有足夠的深度,讓他的長軸平行于電纜的軸線并居中放置。此托盤約100mm寬400mm長。

5、試樣：試樣大于1500mm取自成品,并且已經在環境溫度下做過彎曲試驗,兩端各去掉100mm的護套及覆蓋層。在電纜兩端的導線應依照電氣連接與制造商的建議作出適當?shù)奶幚?

6、試驗電壓：100~1000V可調。

三．BS耐火沖擊震動燃燒機耐機械震動與火：

1、墻及其安裝：墻是由耐熱,阻燃材料組成,并固定在兩條水平的鋼梁上,一條在板的上部,另一條在板的底部。此板約長900mm,寬300 mm,厚9 mm,并且墻的總重（即板加支撐框架）為10 ±2 kg.。每條鋼梁是長約1m,25mm的方形鋼管。如果需要填充物質,則需將其放置在鋼梁的內部。必須將上部鋼梁固定在板上,以使其上表面和板的上部邊緣平齊。每根鋼梁及板的外邊緣都有一水平孔,其精確位置由特定的支撐襯墊及支撐框架的需求決定。墻由4個橡膠襯套粘結在框架上,襯套直徑約為32mm厚20mm。

2、熱量：一個條狀的燃燒器長度為400mm能燃燒到400mm的電纜試樣。燃燒器裝配可以調整,能提供一個明亮的火焰,溫度為650 °C；

3、溫度測量： 直徑為2mm鎧裝的溫度計,溫度計穿過墻面是溫度計一段距墻8mm到10mm。溫度通過下列程序測出：在低碳鋼棒的一端,直徑3mm±5%長度300mm綁上一根溫度計,使其能夠測到棒的溫度。抓住該棒接近火焰使其與火焰的距離保持在40mm到50mm。這個溫度當火焰溫度為950°C時,鋼棒的溫度在10s到20s能達到400°C,當火焰溫度為650°C時,該棒溫度在20s到40s能達到400°C.

4、試驗火焰溫度及時間：測試溫度需要從下表選擇：X 650 ±40 °C Y 750 ±40 °C Z 950 ±40 °C

5、震動裝置：由一根低碳鋼棒（直徑25mm± 5 %,長600mm± 5 %）。該棒縱切面平行于墻面,高過墻頂部200mm。一個軸將其分為200mm和400mm兩部分,長的部分朝向墻面。相隔30± 2S從60°C從平行位置掉落到墻的中間位置。

6、試驗電壓：100~1000V可調；

規格：

·試驗支架尺寸：1800mm(W)×700mm(D)×1300mm(H)

·控制箱尺寸：800mm(w)×800mm(D)×1800(H)

·水箱尺寸：1300mm×1200 mm×1000 mm

·試驗箱：3M×3M×3M(客戶選配)

·氣源：丙烷、空氣（客戶自備）

·電源：二相 AC380V+N 50/60Hz 30A
